實驗室氨氮自動分析儀測定水中氨氮的應用

河北省環境監測中心站 王津 段曉晨

摘要 我國環境監測中測定氨氮的國標方法為納氏試劑分光光度法、水楊酸分光光度法、蒸餾—滴定法和電極法。SK-100 型實驗室氨氮自動分析儀采用納氏比色原理，用冷光源和窄帶干涉濾光技術以及單片機數字處理技術，不僅實現了儀器的高穩定性運行，同時保證了儀器的高自動化和高準確性，可廣泛應用于地表水和工業廢水的監測。

關鍵詞 氨氮；監測；SK-100實驗室氨氮自動分析儀；

Abstract:National standard methods of environmental monitoring determination of ammonia nitrogen used in China are the nessler's reagents spectrophotometer, salicylic acid spectrophotometer, distillation - titration method and electrode method. SK-100 type laboratory automated ammonia nitrogen analyzer follows ammonia nessler's colorimetric law, with the cold light source, narrow band interference filter technology and single chip computer digital processing technology, not only achieving the high operating stability, but also ensuring a high automation and high accuracy, which can be widely used in monitoring surface water and industrial wastewater.

Keywords: ammonia nitrogen; monitoring; SK-100 laboratory automatic ammonia nitrogen analyzer.

氨氮是飲用水、地表水、生活污水、工業污水等水質污染監測的一個重要指標，準確、快速監測水體中氨氮的濃度，是監測人員的職責。傳統手工操作前處理需要在電爐上蒸餾，操作復雜、費時，并帶來很多系統誤差和隨機誤差，影響測定結果的準確性和精密度。SK-100實驗室氨氮自動分析儀是在深入研究國外氨氮測定儀的基礎上獨立開發的新一代氨氮測定儀，它采用特制的密封比色管，達到方便快速測定水質NH₃-N的目的。

1 原理

1.1 化學反應原理

    碘化汞和碘化鉀的堿性溶液與氨反應生成淡紅棕色膠態化合物，其色度與氨氮含量成正比，通?？稍诓ㄩL(zhǎng)410-425nm范圍內測其吸光度，計算其含量。

1.2 儀器工作原理

儀器自動對樣品進行預蒸餾處理，并由吸收液吸收、加入納氏試劑等使之顯色，經徹底混合后通過光度法對樣品進行測量，最后經數據處理系統自動計算出氨氮的濃度值。

2儀器與試劑

2.1 儀器SK-100實驗室氨氮自動分析儀

2.2 分析時均使用符合國家A級標準的玻璃量器。

2.3 試劑

2.3.1 無氨水：國家標準GB11894—89中指出：棄去前50mL餾出液，然后將餾出液收集在帶有玻璃塞的玻璃瓶中。

2.3.2 銨標準溶液（ρ=1000g/L）:稱取3.819±0.004g氯化銨（NH₄Cl,在100～105℃干燥2h）,溶于水中，全量移入1000ml容量瓶中，稀釋至刻度，搖勻。此溶液銨的質量濃度為1000g/L。

2.3.3 銨標準使用液（ρ=10g/L）:吸取10.00ml銨標準溶液于1000 ml容量瓶中，稀釋至刻度，搖勻。臨用前配制。此溶液銨的質量濃度為10g/L。

2.3.4 納氏試劑：

2.3.4.1稱取75g氫氧化鉀（KOH）,溶于250ml水中，搖勻，冷卻至室溫。

2.3.4.2稱取25g碘化鉀（KI），溶于50ml水中，在攪拌下，將12.5g二氯化汞（HgCl₂）粉末分次少量加入于碘化鉀溶液中，直到溶液呈深黃色或出現微米紅色沉淀液緩慢時，充分?jǐn)嚢杌旌?，并改為滴加二氯化汞飽和溶液，?dāng)出現少量朱紅色沉淀不再溶解時，停止滴加。在攪拌下，將(1.2.2.4.1)緩慢地加入到上述二氯化汞和碘化鉀的混合液中，并稀釋至500ml，混勻，于暗處?kù)o置24h，將上清液移入聚乙烯瓶中，密塞保存。存放暗處，此試劑最少可穩定一個月。

2.3.4.3 硼酸：稱取5g硼酸溶于水，稀釋至1L，混勻。

2.3.4.4 氫氧化鈉：

a 弱堿:ρ（NaOH）=4g/L。

取4g氫氧化鈉溶于1000ml水中，貯于聚乙烯瓶中。

b 強堿：ρ（NaOH）=40g/L。

取40g氫氧化鈉溶于1000ml水中，貯于聚乙烯瓶中。

2.3.5 氨氮標準樣品的配制：

      取國家環境保護部標準樣品研究所《GSBZ50005-88 水質氨氮》 ( 樣品瓶中)的原液10.00ml,全量移入并用無氨水定容于250ml容量瓶中。

3測定方法及步驟

3.1 樣品預處理

3.1.1余氯含量高的樣品

若樣品中存在余氯，可加入適量的硫代硫酸鈉溶液（Na₂S₂O₃ρ＝3.5g/L）去除。每加0.5ml可去除0.25mg余氯。用淀粉－碘化鉀試紙檢驗余氯是否除盡。

3.1.2 懸浮物含量高的樣品（絮凝沉淀）

    若樣品中存在懸浮物，在100ml樣品中加入1ml硫酸鋅溶液（ZnSO4·7H₂O ρ＝100g/L）和0.1ml～0.2ml氫氧化鈉溶液（NaOH ρ＝200g/L），調節pH約為10.5，混勻，放置使之沉淀，傾取上清液分析。必要時，用經水沖洗過的中速濾紙過濾，棄去初濾液20ml。也可對絮凝后樣品離心處理。

3.1.3 pH調節

取適量樣品溶液，用氫氧化鈉溶液（NaOH с＝1mol/L）或鹽酸溶液（HCl с＝1mol/L）調整pH至6.0～7.4之間。取10～15ml調整好pH的樣品進行測試。

3.2 儀器條件

由隨機獲取進樣器、蠕動泵、擴展范圍檢測器、氨氮分析模塊、數據獲取系統、電源基座等組成。

3.3實驗步驟

參數設定: 基線監視周期: 10min；自動置零: 5min；分析周期:95 s；在495s至590s之間出峰值。

儀器準備: 按照操作手冊安裝好每個模塊，連接各個試劑到對應的泵管，啟動泵，使試劑流過整個系統，確認流動穩定，在氨氮分析軟件中創建樣品表和方法表，設置加熱器的溫度為110℃，一旦溫度達到110℃，再次確認進液管路順暢后開始運行儀器，在開始分析前得到穩定的基線并且自動置零。

3.4標準曲線繪制及質控標準樣品分析結果

3.4.1標準曲線的繪制:用濃度為0.01mg/L銨標準溶液，配制成如下濃度的標準系列: 0、0.2、0.4、1、2、4、8mg/L。水樣較清時，可直接取樣進行分析；水樣渾濁時，需先進行離心，然后取樣分析。待儀器自動運行完畢，打開編好的樣品表，待基線穩定后，開始分析樣品，分析完畢后點擊數據計算，由數據收集系統輸出結果。

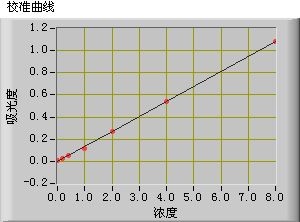

表1 銨標準使用溶液濃度為0.01mg/L的校準曲線

3.4.2質控標準樣品分析結果

                   表2 氨氮質控標準樣品測定結果

4 結果與討論

4.1 檢出限

按照EPA 關于檢出限的定義，DL =t(_{n - 1},_{α =0.99}) S (其中t(_{n - 1,α =0.99})是當自由度為n – 1，置信度為99%時，單邊檢驗的臨界值，當n = 7 時t(_{n - 1},_{α =0.99}) = 3.143；S為重復測量n次得到的標準偏差) 來進行方法檢出限的測定，對0.050mg/L氨氮的溶液連續測定7次，數據見表3。

　 根據公式DL = 3.143S, 可得DL = 0.008mg/L,低于納氏試劑分光光度法的0.05mg/L的最低檢出濃度, 檢測上限也由2mg/L提升到10mg/L。

表3　檢出限實驗結果

               Tab.3　The experimental results of the limit of detection        （mg/L）

注：S為標準偏差。

4.2 準確度

4.2.1　標準樣品測試

國家環境保護總局標準樣品研究所的不同校準樣品進行準確度試驗測定, 結果見表4。

表4　測定標準樣品的準確度試驗結果

              Tab.4　The experimental results of the accuracy of standard sample       （mg/L）

從表3中可知, 實際測定值與標樣的保證值之間的誤差較小, 實驗結果令人滿意。

4.2.2　樣品加標回收率

加標回收試驗結果見表5?！?/p>

表5　樣品加標回收率實驗結果

           Tab.5　The experimental results of the recovery of labeled samples       (mg/L)

加標回收率實驗的結果表明該方法能獲得很好的回收率, 從而進一步確認了儀器和分析方法的準確性。

4.3　精密度

表6可見使用本法檢測水中的氨氮對同一樣品多次測定值的標準偏差和相對標準偏差都較小, 有較好的重現性和精密度, 從而也證實了儀器的穩定性。

表6　精密度實驗結果

             Tab.6　The experimental results of the precision on samples         (mg/L)

5氨氮自動分析儀與分光光度計法測定方法的比較

表7

6注意事項

6.1氨氮實驗中的實驗用水為無氨水，若實驗用水被空氣中的氨或者銨鹽試劑污染，可導致空白偏高影響實驗結果。

6.2對于渾濁或有色度的水樣，可采用稀釋法消除干擾，稀釋倍數根據水樣情況來定，特別是對于氨氮含量較低、色度或濁度較高的水樣，過大的稀釋倍數容易產生較大的分析誤差。

6.3對于油污比較大、沉淀物較多的水樣，應進行適當預處理。

6.4若實驗程序中途停止（如突然斷電導致程序中斷），需要將混合皿中的液體用注射器吸取出來。

6.5如需要移動儀器，應盡量避免儀器劇烈晃動、傾斜、防治內部硅油外溢，損壞儀器。

6.6 若泵管松弛導致進液不通暢，應將蠕動泵模塊多扳一格，保持試劑輸送順暢；在試驗結束后泵管要從泵軸上拆下，保持松弛狀態。

6.7.在8分15秒至9分50秒之間出峰值，確保這一時段沒有氣泡峰影響實驗數據精準度。

參考文獻

[1] 國家環?？偩帧端蛷U水監測分析方法》編委會.水和廢水監測分析方法[M] .第4版.北京:中國環境科學出版社,2002:279-283

[2] 王波,劉建東,陳之貴,楊娜,等.FS-IV⁺流動注射儀測定地表水中氨氮[J].四川環境, 2009 ,28 (1):47-49

[3] EPA-600 /4-79-020，氨氮.水和廢水的化學分析方法[S].

[4] SK-100系列實驗室氨氮自動分析儀用戶手冊[ Z]. 北京商河科興儀器科技有限公司

[5] 王文雷.納氏試劑比色法測定水體中氨氮影響因素的探討[J].中國環境監測, 2009 ,25(1):29-32

作者單位:河北省環境監測中心站

作    者: 王津 段曉晨

作者電話:13603392263

作者地址:河北省石家莊市裕華西路448號
